JBL 袋式除尘机组 |
| 本除尘机组为干式除尘设备，包括直联风机和电动滤袋清灰机构。粉尘经灰斗落入拉出式抽屉中。 |
| 一、结构特点： |
| 全封闭风机室、风机外壳设吸声体。 高效后弯叶片，直联离心风机。 整机在工厂装配、密封、结构紧凑，占地面积少。 滤袋可抽出，并带内插垫。 滤袋采用电振动清灰。 集尘抽屉便于拉出倒灰。 有 A 、 B 两种型式、 16 种尺寸规格。 |
| A 型带集尘抽屉；
B 型无抽屉，直接装在料仓、料斗、皮带运输机等设备上。 |
| 二、用途： |
| 适用于铸造、金属加工、耐火材料、陶瓷、玻璃、水泥、矿料、塑料、化工等行业以及其他有粉尘问题的场所。其除尘效率高达 99.5% 以上。 |
| 三、分项说明： |
| 壳体 用钢板焊接和螺钉连接。包括橡皮密封门、滤袋框支架、清灰联动机构等。 灰斗 为壳体的一部分，带抽出式集尘抽屉。 密封 为密性材料。 滤袋 用 208 涤轮绒布制作，包括框架密封体和弹簧式内插垫。 清灰机械 电力产生高频振动由偏心联动机构传送至滤袋进行清灰。 控制 有风机和清灰民机的直接起动器和控制清灰周期用的时间继电器。 清灰机构可手动或自动控制。自动清灰在风机运行过程中间歇进行。手动清灰则在风机停止运行时清灰，清灰数十秒钟立即自动停止。 风机 与电机直联的离心式风机，风机叶轮经过动平衡。 |
| 四、工作原理： |
| 含尘气体进入机组后，粉尘经两极分离。第一级，由于流速和气流方向的改变，大颗粒粉尘便落入抽屉（ A 型）。对于 B 型，则落入用户的料仓等设备内。第二级，较细较轻的粉尘被滤袋所阻留，净化后的清洁空气由离心风机吸出并送回车间，以减少热损失。 为使粉尘工作能持续进行，用电动清灰机构周期性地将集积在滤袋上的粉尘拦落到集积抽屉中。 |
| 五：技术性能 |
| JBL-A 型 |
项目 |
JBL-
800/A |
JBL-
1100/A |
JBL-
1600/A |
JBL-
2200/A |
JBL-
2700/A |
JBL-3200/A |
JBL-
4500/A |
JBL-
6000/A |
风量 m3/h |
800 |
1100 |
1600 |
2200 |
2700 |
3200 |
4500 |
6000 |
资用压力㎜ H 2 O |
80 |
85 |
85 |
100 |
120 |
100 |
100 |
120 |
过滤面积 m 3 |
4 |
7 |
10 |
12 |
13.6 |
15.3 |
21.5 |
30 |
进气口尺寸 mm |
φ 120 |
φ 140 |
φ 150 |
φ 200 |
200*250 |
200*300 |
200*350 |
220*450 |
进气口中心
离底距 H |
318 |
345 |
418 |
433 |
458 |
478 |
478 |
1295 |
风机电机功率
KW |
1.1 |
1.5 |
2.2 |
3 |
4 |
4 |
5.5 |
7.5 |
清灰电机功率
KW |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.37 |
0.37 |
过滤风速
m/min |
3.33 |
2.62 |
2.62 |
3.05 |
3.30 |
3.48 |
3.49 |
3.33 |
净化效率 % |
﹥ 99.5 |
﹥ 99.5 |
﹥ 99.5 |
﹥ 99.5 |
﹥ 99.5 |
﹥ 99.5 |
﹥ 99.5 |
﹥ 99.5 |
灰箱容积 L |
20 |
30 |
40 |
40 |
50 |
55 |
70 |
105 |
噪声 dB(A) |
﹤ 75 |
﹤ 75 |
﹤ 75 |
﹤ 75 |
﹤ 75 |
﹤ 75 |
﹤ 75 |
﹤ 80 |
外形尺寸
A*B*C （㎜） |
530*520
*1300 |
700*580
*1430 |
740*580
*1613 |
720*660
*1690 |
720*680
*1798 |
760*700
*1858 |
900*800
*2028 |
1200*900
*2500 |
重量㎏ |
100 |
150 |
200 |
230 |
250 |
280 |
400 |
750 |
|
| JBL-B 型 |
项目 |
JBL
-800/B |
JBL
-1100/ B |
JBL
-1600/ B |
JBL
-2200/ B |
JBL
-2700/ B |
JBL
-3200/ B |
JBL
-4500/ B |
JBL
-6000/ B |
风量 m3/h |
800 |
1100 |
1600 |
2200 |
2700 |
3200 |
4500 |
6000 |
资用压力㎜ H 2 O |
80 |
85 |
85 |
100 |
120 |
100 |
100 |
120 |
过滤面积 m 3 |
4 |
7 |
10 |
12 |
13.6 |
15.3 |
21.5 |
30 |
风机电机功率 KW |
1.1 |
1.5 |
2.2 |
3 |
4 |
4 |
5.5 |
7.5 |
清灰电机功率 KW |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.18 |
0.37 |
0.37 |
过滤风速 m/min |
3.33 |
2.62 |
2.62 |
3.05 |
3.30 |
3.48 |
3.49 |
3.33 |
净化效率 % |
99.5 |
99.5 |
99.5 |
99.5 |
99.5 |
99.5 |
99.5 |
99.5 |
噪声 dB(A) |
75 |
75 |
75 |
75 |
75 |
75 |
75 |
80 |
外形尺寸 A*B*C （㎜） |
530*520
*1040 |
700*580
*1100 |
740*580
*1240 |
720*580*
*1330 |
720*660
*1380 |
760*680
*1420 |
900*800
*1550 |
1200*900
*1740 |
重量㎏ |
80 |
130 |
170 |
200 |
220 |
245 |
315 |
500 |
|
| 在资用压力情况下。系在机组入口测得的全压绝对值，意即该机在额定风量下，能够外接软管、吸尘罩等阻力损失所具有的压力。 用中位径为 8 μ m 石粉测得 , 低效率为 99.62%, 平均效率 99.78% 。 |
|

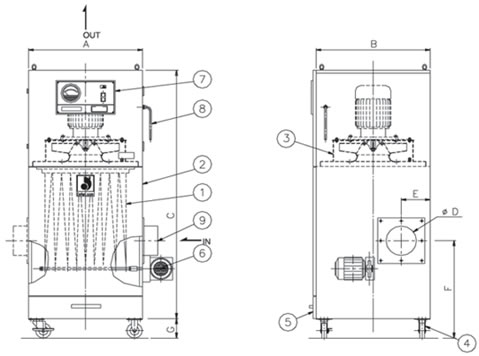

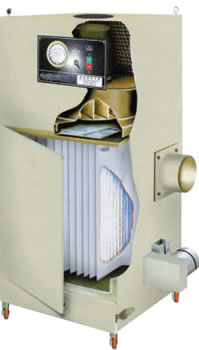

1. 过滤袋 2. 箱体 3. 风机 4. 滚轮 5. 集尘盒 6. 振动电机 7. 铭牌 8. 手柄 9. 进风口 |
| |
